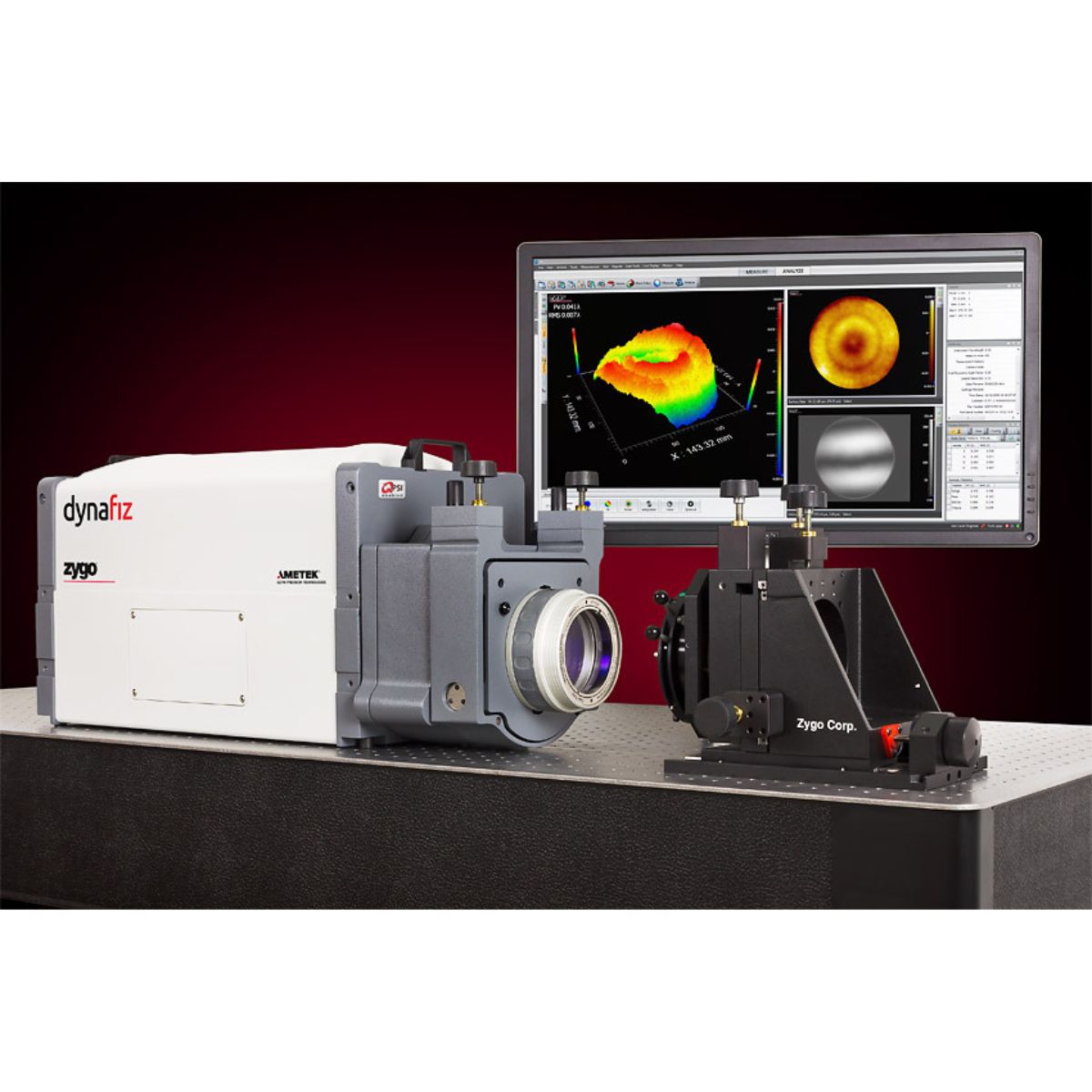

Interferometru DynaFiz® | Zygo

Design optic complet coerent, care permite cea mai mare eficiență a luminii, îmbunătățind performanța dinamică.
Două opțiuni pentru metrologie în medii predispuse la vibrații, cu capacități unice brevetate de ZYGO.
Tehnologia QPSI™, disponibilă doar de la ZYGO, permite măsurători fiabile în medii predispuse la vibrații.
Achiziționare de date instantanee DynaPhase™ pentru metrologie insensibilă la vibrații în cele mai dificile medii.
Achiziționare în timp real LivePhase™ oferă feedback Zernike în timp real pentru monitorizarea activă a alinierii unui sistem optic.
Modul Film permite înregistrarea de filme și fișiere de date la o rată de până la 82 de cadre pe secundă.
Sursă laser HeNe produsă de ZYGO.
Durată de viață mai lungă decât la laserele disponibile comercial, cu o durată de viață de 60.000 de ore susținută de o garanție de 3 ani!
Putere mai mare pentru o performanță îmbunătățită în cazul vibrațiilor și aplicațiilor cu iluminare redusă.
Lungimea de undă stabilizată la 0.0001 nm.
Turela optică discretă de zoom oferă o îmbunătățire reală a rezoluției de până la 3X magnificare.
Sistemul Coherent Artifact Reduction (CARS) elimină cercurile concentrice cauzate de artefacte interne și reduce zgomotul coerent în măsurători cu până la 10X.

Specificatii:
Moduri achizitie: DynaPhase™ dynamic acquisition;
Sistem aliniere: Programul de aliniere DynaPhase cu calibrare integrata;
Sistem de achizitie rapid al franjelor (QFAS);
Cu reticul cu spot dublu;
Diametru fascicul test: 4 inch (102 mm) sau 6 inch (152 mm);
Camera:
Rezolutie: 1200 x 1200 pixeli sau 600 x 600 pixeli;
Frecventa cadre: 50 Hz / 82 Hz;
Digitizare: 10 bit;
Marire:1 X Fixat. (1 – 50X digital).
Turela cu 3 pozitii (optional): 1X/1.7X/3X.
RMS:Repetabilitate simpla; <0.06 nm, λ/10,000 (2σ);
RMS Repetabilitate front de unda;
Dinamic:<1.0 nm, λ/600 (mediere + 2 σ).
PSI/QPSI:<0.25 nm, λ/2500 (mediere + 2 σ)
Deviatie peak pixel:
Dinamic: <2.0 nm, λ/300 (99.5th %)
PSI/QPSI:<0.5 nm, λ/1200 (99.5th %).
